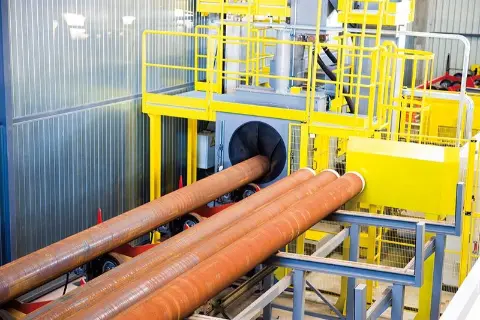

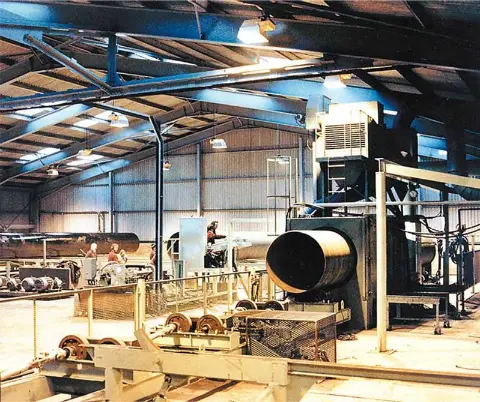

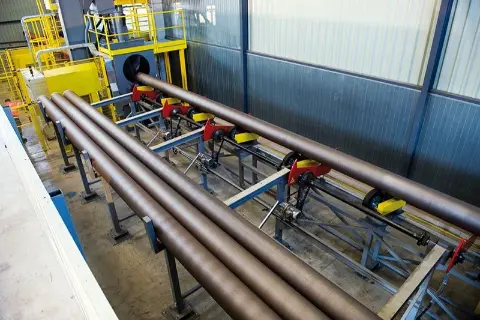

Automatyczna śrutownica do oczyszczania wewnętrznych i zewnętrznych powierzchni rur. Usuwanie tlenków na powierzchni odbywa się za pomocą ścierniwa metalicznego wyrzucanego przez jedną lub większą ilość patentowanych turbin OMSG ustawionych prostopadle do osi rury tak aby skuteczność urządzenia była niezależna od średnicy rury, która powinna obracać się oraz poruszać do przodu w tym samym czasie. Zainstalowane moce w urządzeniu (ustawiane w zależności od wymagań klienta) pozwalają na perfekcyjną obróbkę z dużymi prędkościami roboczymi. Urządzenie może być częścią linii technologicznej do malowania, smołowania etc. Podczas jednego przejścia przez komorę roboczą uzyskiwana jest powierzchnia zgodnie z normą ISO 8501-1 i SIS SS 055900. Elementy turbin oraz komora robocza wykonane są z materiałów o wyjątkowej wytrzymałości i trudnościeralności. Konstrukcja i wykonanie gwarantują niezawodność w ciągłej pracy. Maszyny wyposażone są w pełny system wentylacyjny oraz filtr suchy.
opis urządzenia
Zastosowanie
- Rury kalandrowane
- Rury odlewane odśrodkowo
- Rury spawane
- Rury bezszwowe
wyposażenie specjalne
- LONG LIFE – wyposażenie dające możliwość pracy na śrucie ostro krawędziowym
- Zewnętrzne i wewnętrzne czyszczenie rur
- INVERTER – płynna zmiana obrotów turbiny
- PLC – sterownik dotykowy
- TP – ekran dotykowy
- ATEX – wyposażenie dla aluminium
- TELEASSISTANCE
- POCKET EVO & SERVICE – wyposażenie zgodne z INDUSTRY 4.0
ŚRUTOWNICE SANDERPIPES
PRZELOTOWE ŚRUTOWNICE Z SIATKĄ STALOWĄ
opis urządzenia

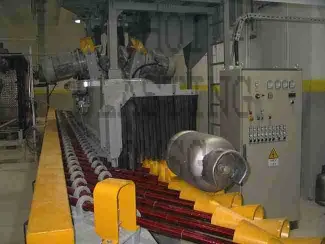

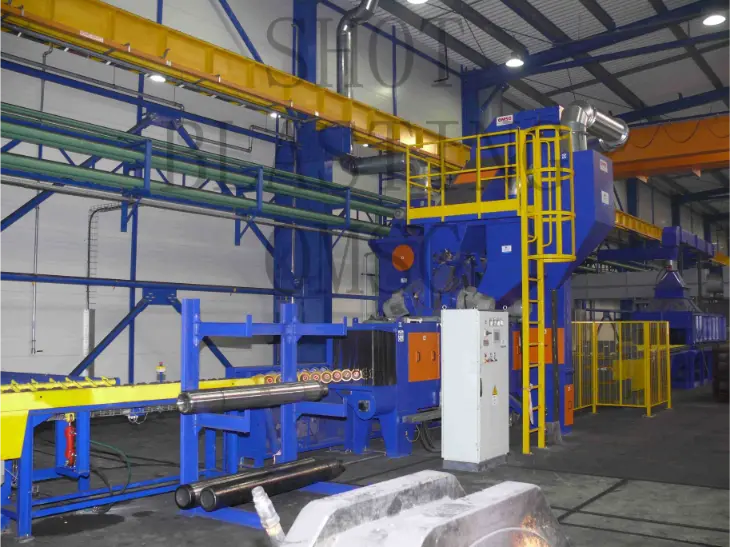

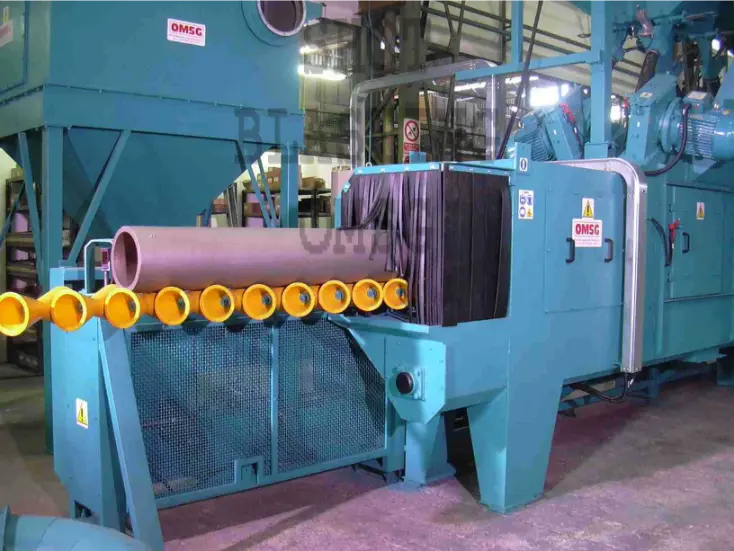

Przelotowe oczyszczarki wirnikowe z przenośnikiem stożkowym z serii RBC to urządzenia mające szerokie zastosowanie w oczyszczaniu zewnętrznych powierzchni detali o cylindrycznych kształtach takich jak: rury, butle i inne. Urządzenie wyposażone jest przenośnik stożkowy, na którym obywa się ciągły transport detali. Element jest przemieszczany wzdłuż komory roboczej oraz obracany wokół własnej osi dzięki czemu detal jest równomiernie omiatany przez ścierniwo. Ilość zastosowanych turbin uzależniona jest od ilości oraz stopnia skomplikowania obrabianych detali.
Zastosowanie
- Butle gazowe LPG
- Butle na gazy techniczne
- Rury
- Pręty
- i wiele innych
wyposażenie specjalne
- LONG LIFE – wyposażenie dające możliwość pracy na śrucie ostro krawędziowym
- ATEX – wyposażenie dla aluminium
- INVERTER – płynna zmiana obrotów turbiny
- PLC – sterownik dotykowy
- RC – specjalne urządzenie do dokładnego czyszczenia ścierniwa
zobacz video
ŚRUTOWNICE RBC
PRZELOTOWE ŚRUTOWNICE Z PRZENOŚNIKIEM STOŻKOWYM
opis urządzenia

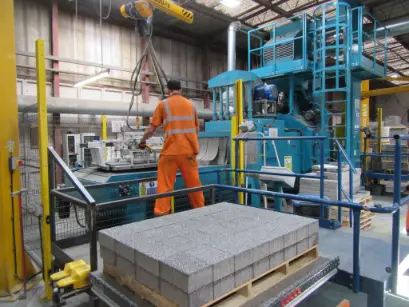

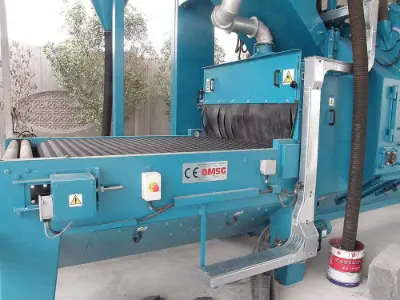

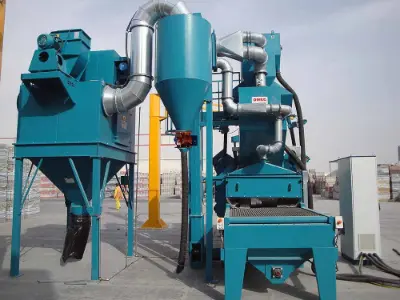

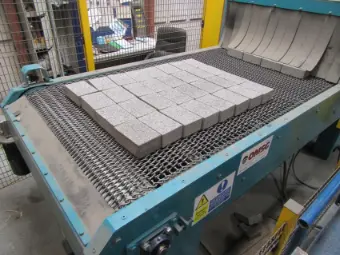

Przelotowa śrutownica wirnikowa typu TRL przeznaczona jest do obróbki (postarzania) kamienia, marmuru, galanterii betonowej, kostki brukowej, kostki betonowej, krawężników, płyt itp. ułożonych na przenośniku z siatki stalowej. Turbiny umieszczone są poprzecznie do kierunku ruchu elementów, pod kątem i w górnej , tak aby strumienie ścierniwa krzyżowały się w obszarze komory roboczej. Komora wlotowa i wylotowa zabezpieczona jest przed wypadaniem ścierniwa układem gumowych, trudnościeralnych kurtyn. Zanieczyszczone ścierniwo zbierane jest na dnie kabiny i transportowane za pomocą przenośnika kubełkowego do separatora, gdzie następuje oczyszczanie ścierniwa. Oczyszczone ścierniwo zawracane jest do zbiornika zasobowego, zasilającego turbiny, pył transportowany jest na wkłady filtra patronowego, gdzie zostaje zatrzymany. Na wylocie urządzenia znajdują się dodatkowe dmuchawy mające na celu oczyszczenie detali z pyłu oraz resztek ścierniwa. Ilość zastosowanych turbin uzależniona jest od wersji maszyny oraz od potrzeb klienta. Dzięki regulowanym parametrom można uzyskać różne rodzaje chropowatości powierzchni lub efekt postarzania, co jest przydatne przy wszelkiego rodzaju remontach lub rekonstrukcjach zabytkowych elementów. Ponadto śrutownice TRL zastępują stosowaną do dzisiaj metodę tzw. płomieniowania lub groszkowania, która w porównaniu do urządzenia TRL jest bardzo pracochłonna i mało wydajna. Oczyszczarki wirnikowe mogą pracować w liniach z urządzeniami do impregnacji, suszenia, chwytakami i innymi elementami linii technologicznych do produkcji kamienia.
Zastosowanie
- Produkcja kostki brukowej
- Produkcja galanterii betonowej
- Produkcja elementów z kamienia naturalnego
- Produkcja detali z konglomeratów
- Kostka betonowa
- Kostka granitowa
- Bloczki betonowe
- Postarzanie powierzchni
- Kamień
- i wiele innych
wyposażenie specjalne
- LONG LIFE – wyposażenie dające możliwość pracy na śrucie ostro krawędziowym
- ATEX – wyposażenie dla aluminium
- INVERTER – płynna zmiana obrotów turbiny
- PLC – sterownik dotykowy
- RC – specjalne urządzenie do dokładnego czyszczenia ścierniwa
- GRIP – Systemy automatycznego ładowania i rozładowywania palet z elementami.
- VACUM – dodatkowe systemy wykorzystujące podciśnienie do przenoszenia pakietów małych elementów betonowych (np. PICCOLA)
- PALLET – systemu ładowania i rozładowywania palet wraz z owijarkami
ŚRUTOWNICE TRL
ŚRUTOWNICE Z SIATKĄ STALOWĄ DO KAMIENIA I WYROBÓW Z BETONU
opis urządzenia

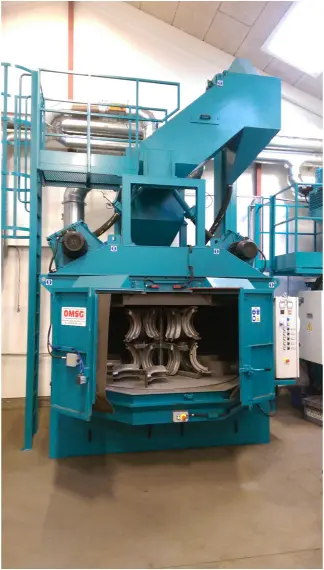

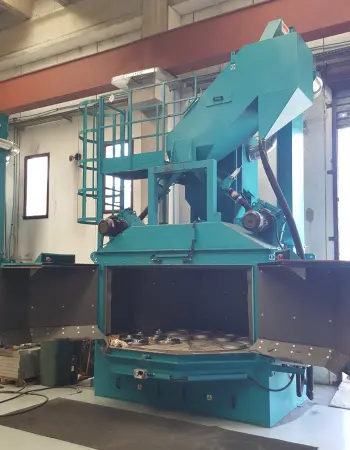

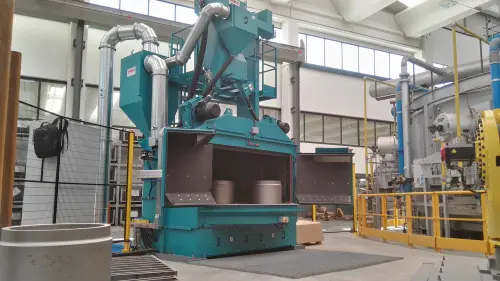

Oczyszczarki wirnikowe serii RT to specjalistyczne urządzenia wyposażone w stół obrotowy. Podczas ruchu obrotowego elementy znajdujące się na powierzchni stołu są dokładnie oczyszczane z góry i z boku przez strumień ścierniwa wydostający się z turbin-y. Ilość zastosowanych turbin uzależniona jest od wersji maszyny oraz od potrzeb klienta.
Zastosowanie
- Odlewy żeliwne
- Odlewy aluminiowe
- Hartownie
- Stal nierdzewna
- Produkcja specjalna i jednostkowa
- i wiele innych
wyposażenie specjalne
- LONG LIFE – wyposażenie dające możliwość pracy na śrucie ostro krawędziowym
- ATEX – wyposażenie dla aluminium
- INVERTER – płynna zmiana obrotów turbiny
- PLC – sterownik dotykowy
- RC – specjalne urządzenie do dokładnego czyszczenia ścierniwa
ŚRUTOWNICE RT
ŚRUTOWNICE ZE STOŁEM OBROTOWYM
opis urządzenia

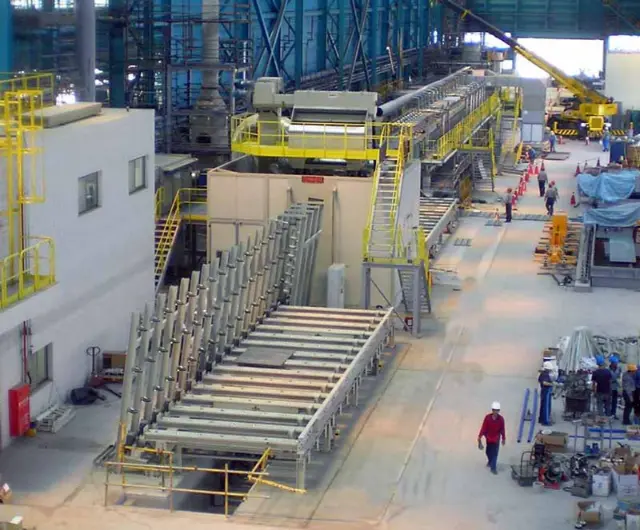

Automatyczna śrutownica do blach w pozycji pionowej ustawionych pod lekki kątem poruszających się na przenośniku rolkowym wyposażonym w napęd.
Koncepcja tej maszyny upraszcza projekt urządzenia i pozawala na specyficzna pozycję turbin, które znajduja sie na bokach urządzenia tj po obu stronach blachy. To rozwiązanie zapobiega kumulowaniu się ścierniwa oraz zapewnia równomierne oczyszczenie powierzchni z określonymi prędkościami roboczymi.
Przewidziane jest również wyłączenia górnych turbin w zależności od szerokości blach tak aby oszczędzać energie oraz zmniejszyć kosztu obsługi śrutownicy.
ŚRUTOWNICE SANDERPLATE
URZĄDZENIA DO OBRÓBKI BLACH W PIONIE
opis urządzenia

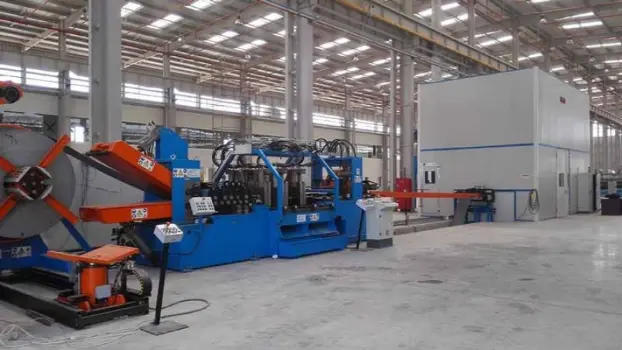

Budowa urządzenia jest uzależniona od wymiarów oczyszczanej blachy oraz zadanej prędkości.
Obróbka powierzchni wykonywana jest podczas przejścia elementów przez komorę roboczą urządzenia OMSG wyposażonego w mocne turbiny umieszczone nad oraz pod pasem poruszającej się blachy.
System odmuchu umożliwia usunięcie ścierniwa i umieszczony jest na końcach urządzenia do śrutowania.
Oczyszczony pas blachy może zostać przetransportowany do kolejnego urządzenia takiego jak olejarka, pakowarka, urządzenia do cięcia wzdłużnego lub poprzecznego etc.
ŚRUTOWNICE COILS
URZĄDZENIA DO BLACH W KRĘGACH

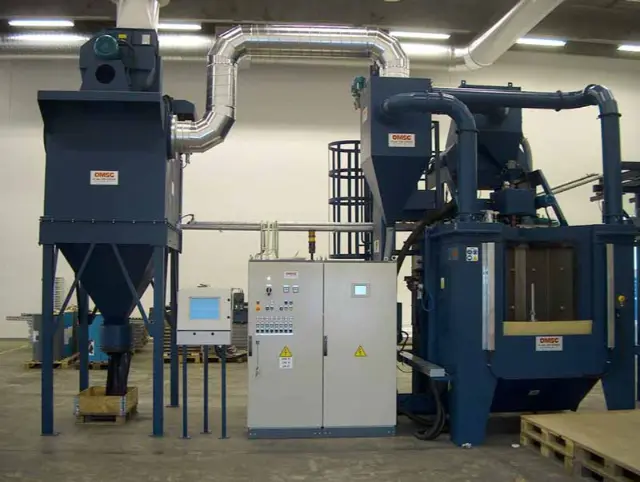

opis urządzenia

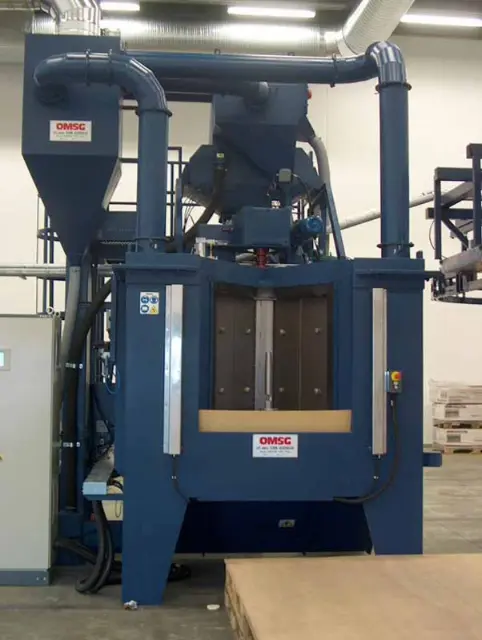

Śrutownica ze stołem satelitarnym typu TR umożliwia oczyszczanie elementów umieszczonych na odpowiednim oprzyrządowaniu umożliwiającym obracanie się wokół osi pionowej.
Maszyna posiada zawsze wolną stacje do rozładunku i załadunku elementów dlatego może być łatwo zintegrowana z robotem.
Po doposażeniu urządzenia w odpowiednie opcje może być ono używane do procesu utwardzania powierzchniowego komponentów mechanicznych.
ŚRUTOWNICE tr
URZĄDZENIA ZE STOŁEM SATELITARNYM
opis urządzenia

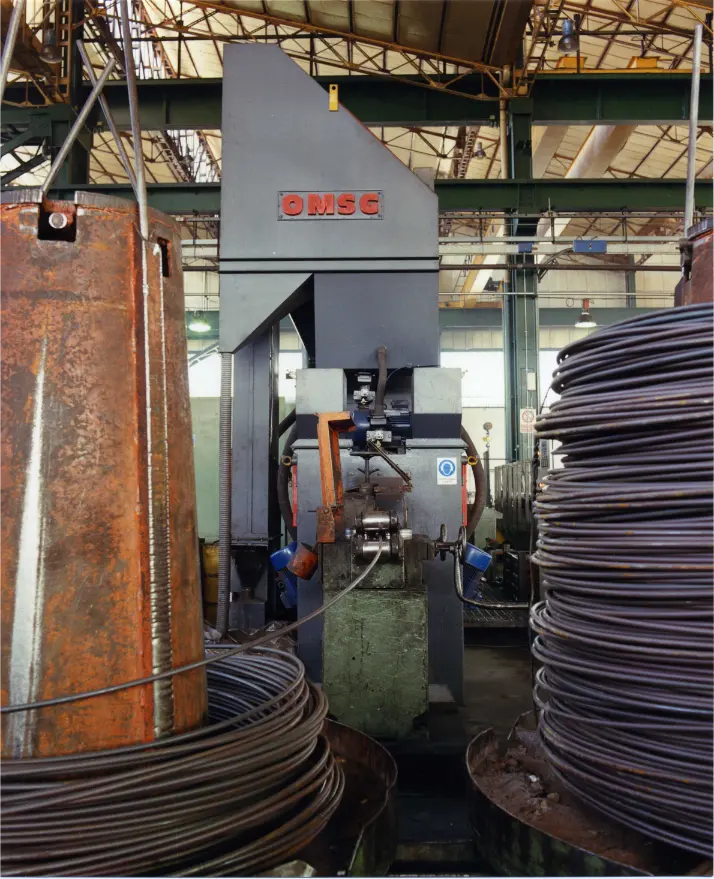

DS – DESCALER przelotowa oczyszczarka wirnikowa do śrutowania drutu.
Predkości robocze są uzależnione od ilości zainstalowanych turbin a ich zakres wynosi od 50 do 220 m/min.
Śrutownica DS – DESCALER może obrabiać drut o różnych przekrojach, okragłych, kwadratowych, sześciennych i w postaci płaskownika.
Otwór wlotowy jak wylotowy jest przystosowany do różnych przkerojów i umożliwia szybkie przystosowanie urządzenia do różnych kształtów.
Wydajność oczyszczarki jest znacznie większa dzięki zastosowaniu system specjalnych koncentratorów i kumulacji rykoszetów na powierzchni drutu.
Oczyszczarka wirnikowa DS – DESCALER może stanowić część wiekszej linii do ciągnienia drutu albo linii do obróbki plastycznej drutu na zimno.
Alternatywnie urządzenie może być niezależnym gniazdem śrutującym zasilanym przez systemy prowadzące drut (rozwijające, nawijające).
zobacz video
ŚRUTOWNICE DS DESCALER
PRZELOTOWE URZĄDZENIA DO PRĘTÓW I DRUTU
opis urządzenia

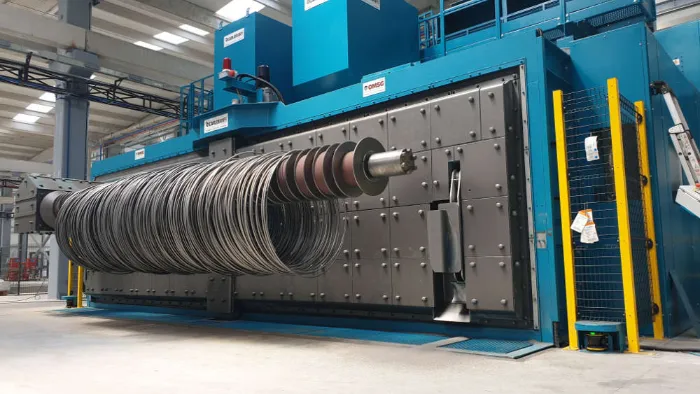

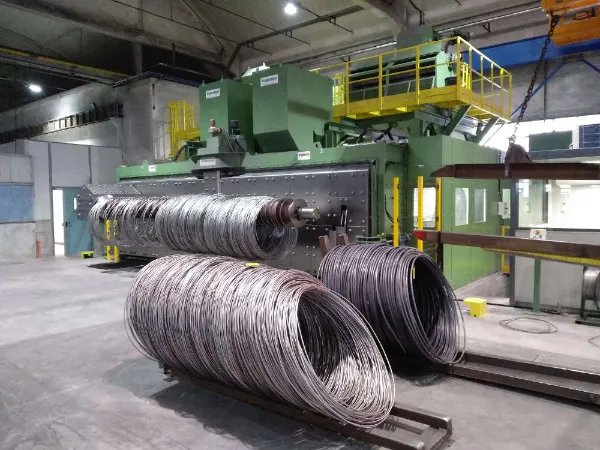

Oczyszczarki wirnikowe do mechanicznego usuwania zendry z drutu w kręgach.
Kręgi są obrabiane na dwóch ramionach, które obracają się wokół własnej osi i umieszczane są naprzemiennie w komorze roboczej urządzenia, gdzie następuje proces śrutowania za pomocą dużej ilości rzutników o wysokiej mocy, aby zapewnić pełne pokrycie powierzchni śrutowanego drutu.
Ściany, na których zamontowane jest ramie obrotowe wyłożone są odpornymi na ścieranie blachami manganowymi. Drzwi podtrzymują również dwa reduktory obrotowe, które kontrolują obrót ramienia podtrzymującego wsad.
Ruch obrotowy ramienia w komorze roboczej zaprogramowany jest w taki sposób, aby zagwarantować jak najlepsza ekspozycję drutu na ścierniwo podawane ze strony rzutników.
Ramię znajdujące się na zewnątrz może być kontrolowane przez operatora. Umieszczenie ramion po przeciwnych stronach ściany pozwala na równoległe śrutowanie oraz proces załadunku i rozładunku kręgów.
ŚRUTOWNICE VERBOR
Śrutownice do drutu w kręgach
opis urządzenia

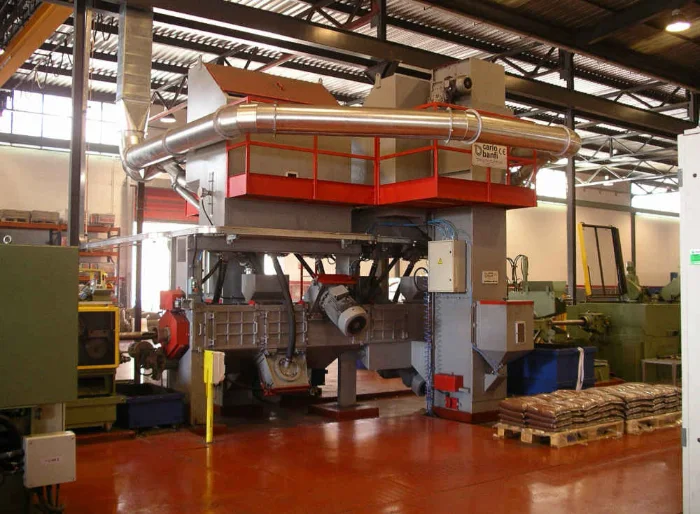

Śrutownice TRAFIL oczyszczają z wysoką efektywnością za pomocą specjalnego typu turbin, które umieszone są na ścianach komory roboczej.
Szczególną uwagę w tego typu oczyszczarkach przywiązuje się do zapewnienia równomiernego pokrycia strumieniem ścierniwa tak aby cała powierzchnia elementu była dokładnie oczyszczona.
Kęsy umieszczone są na pojedynczo na przenośniku rolkowym i poruszają się wzdłuż komory roboczej. Na wyjściu z komory roboczej znajduje się system usuwania ścierniwa, które może zalegać po procesie obróbki.
Prędkość przelotowa może być płynnie regulowana w szerokim zakresie do optymalnej wartości aby uzyskać odpowiednią klasę czystości powierzchni.
Oczyszczarka wirnikowa jest wyposażona w system detekcji i podawania ścierniwa na turbiny w momencie kiedy element znajduje się w komorze roboczej.
Specjalne wersje wyposażone w są ruchome koncentratory oraz systemy płynnej regulacji ilości podawanego na rzutniki ścierniwa.
ŚRUTOWNICE TRAFIL
Śrutownice do kęsów
opis urządzenia

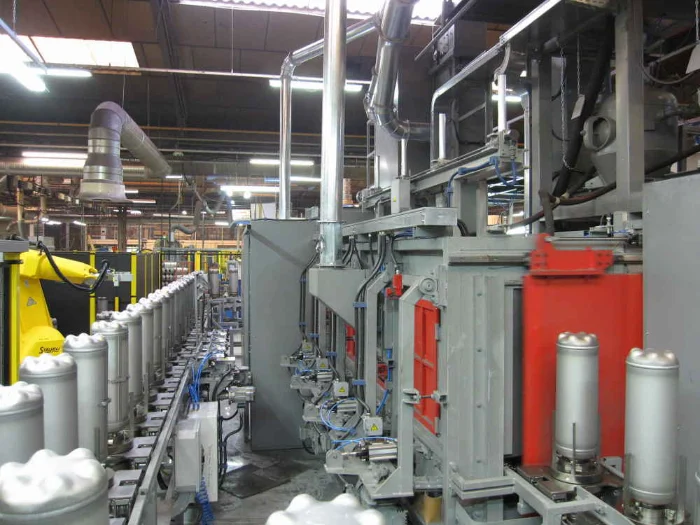

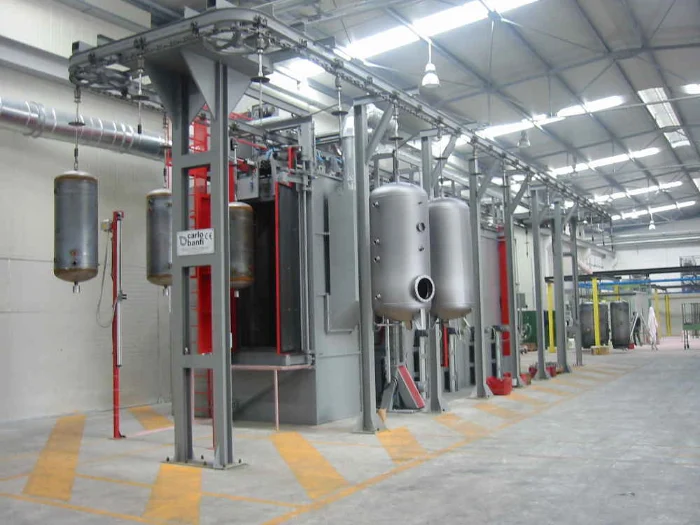

Oczyszczarka do śrutowania wewnętrznych powierzchni zbiorników przed procesem emaliowania.
Maszyna z serii ISIB pozwala na śrutowanie wewnętrznych powierzchni zbiorników transportowanych na przenośniku podwieszanym, za pomocą lanc z dyszami zasilanymi sprężonym powietrzem, które są automatycznie wprowadzane do ich wnętrza.
Tego typu urządzenia z regułu stanowią cześć automatycznych linii do emaliowania wnętrz zbiorników zintegrowanych z systemami tranportu podwieszonego tak aby uzyskać odpowiednią wydajność wymaganą przez klienta.
Klasyczne urządzenie CARLO BANFI składa się z:
- Modułowych komór śrutowniczych. Aby zwiększyć wydajność możemy dołożyć kolejne stacje.
- System poruszania lancami wraz z napędami bezszczotkowymi, które oferują dużą efektywność oraz niezawodność.
- Lanc śrutujących obracających się wewnętrz statycznie wiszącego zbiornika. Ale także wersja z ruchomym zbiornikiem i statyczną dyszą.
- Stacja odmuchująca, której zadaniem jest usunięcie zalegającego ścierniwa z dolnej dennicy oraz zakamarków wewnątrz zbiornika.
- Systemu recurkulacji ścierniwa składający się m.in. z 2 oczyszczarek o wysokiej wydajności z zaworem start/stop oraz całym niezbędnym wyposażeniem gwarantującym ciągłą prace. Jak każda śrutownica Carlo Banfi może być doposażona o szereg opcji oraz systemów sterowania i kontroli zdalnej, włączając w to system zdalnego serwisu.
ŚRUTOWNICE ISIB
Śrutownice do oczyszczania wnętrz zbiorników
opis urządzenia

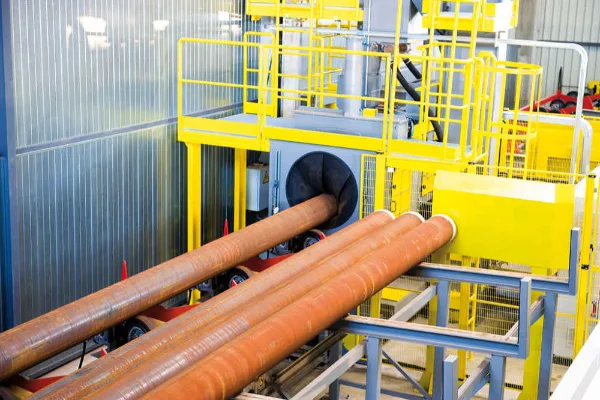

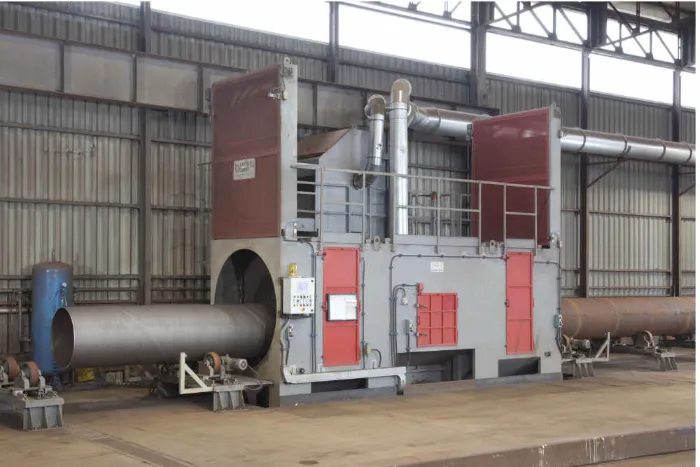

Śrutowanie rur o średnicach do 20” (500 mm), może być zrealizowane za pomocą oczyszczarki wirnikowej ISTR wyposażonej w turbiny rzutowe zaprojektowane przez CARLO BANFI, odpowiednio ułożone w górnej części komory roboczej.
Specjalny system przenośników kontroluje podawanie materiału do przodu oraz zapewnia również rotacje rury wokół własnej osi tak, aby cała powierzchnia rury była pokryta równomiernie strumieniem ścierniwa.
Dla większych średnic (do to 60”) transport rur odbywa się za pomocą kół o specjalnym kątowym położeniu w zależności od średnicy rury.
Dla średnich i dużych średnic (20” ÷ 80”) turbiny umieszczone są poniżej elementów transportowanych tak, aby odległość elementów od rzutników był stały niezależnie od wymiarów.
Otwór wlotowy oraz wylotowy wyposażony jest w gumowe uszczelnienia, aby zapobiec wydostawaniu się ścierniwa na zewnątrz.
zobacz video
ŚRUTOWNICE ISTR
Śrutownice do oczyszczania zewnętrznej powierzchni rur
opis urządzenia

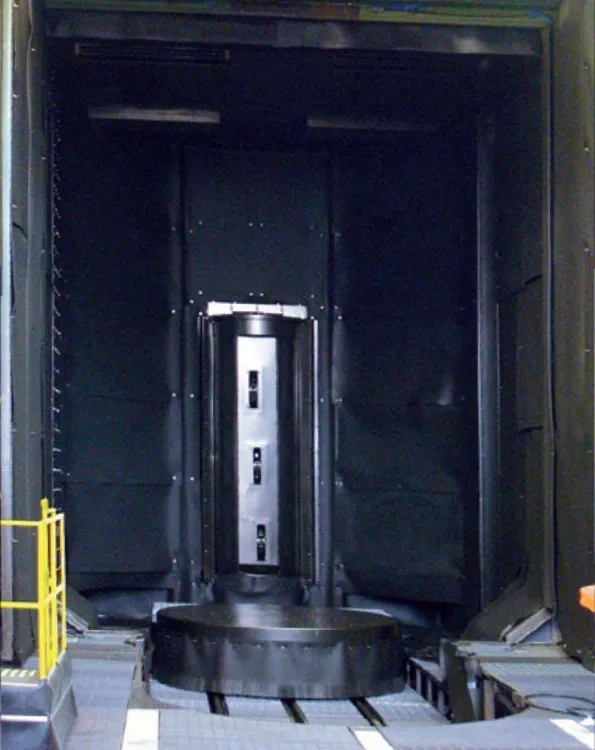

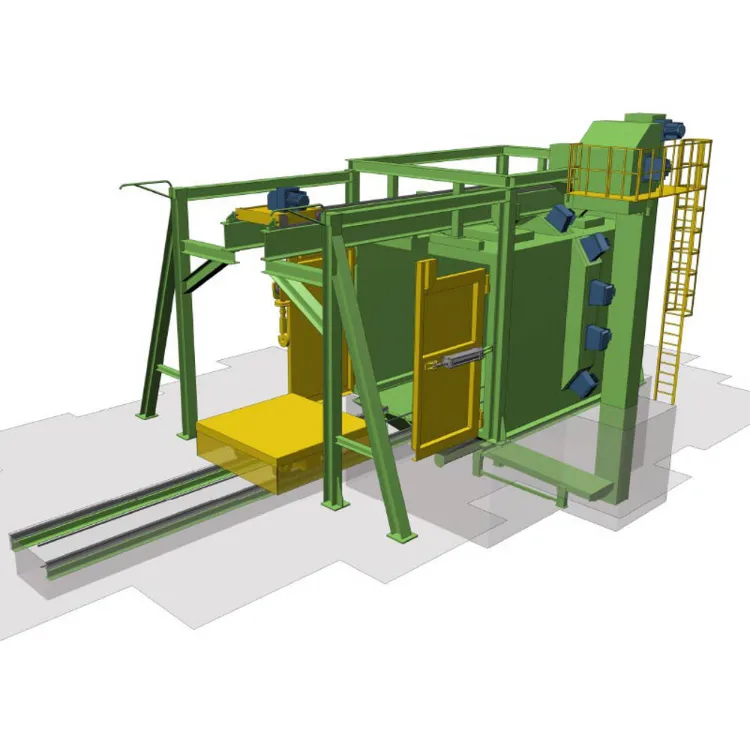

Oczyszczarka wirnikowa GC jest zaprojektowana do śrutowania szerokiej gamy wielkogabarytowych odlewów o różnych rozmiarach, elementy umieszone są na wózku, który wewnątrz kabiny roboczej podczas procesu może się obracać.
Średnica stołu ma zakres od 2-5 m ale możliwe jest też śrutowania większych odlewów (5-150 Ton), co stanowi o bardzo dużej uniwersalności urządzenia oraz o możliwościach optymalizacji procesu śrutowania.
Ścierniwo podawane jest na element z wysoką prędkością za pomocą wysokowydajnych turbin wysokiej mocy.
Turbiny zamontowane są na górze oraz boku komory roboczej.
Odlewy ułożone są na stole obrotowym (jeden obok drugiego), wyposażony jest on w ruchomy wózek za pomocą, którego całość wjeżdża do komory roboczej.
Proces śrutowania odbywa się na kilku stacjach.
Przy odlewach o średnicy do 5m stół obraca się tak, aby uzyskać idealne pokrycie powierzchni elementów. Dodatkowo stół może poruszać się w trakcie procesu do kolejnej pozycji roboczej i z powrotem przy czym obrót jest zachowany podczas przejazdu dzięki czemu uzyskujemy idelane pokrycie śrutowanego elementu.
Dla większych odlewów obrót stołu jest zablokowany i porusza się on między stacjami roboczymi.
ŚRUTOWNICE GC
Śrutownice z ruchomym wózkiem i stołem obrotowym
opis urządzenia

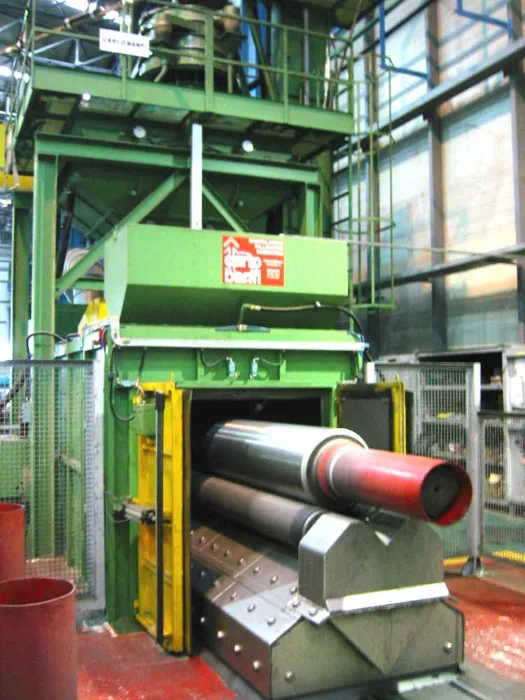

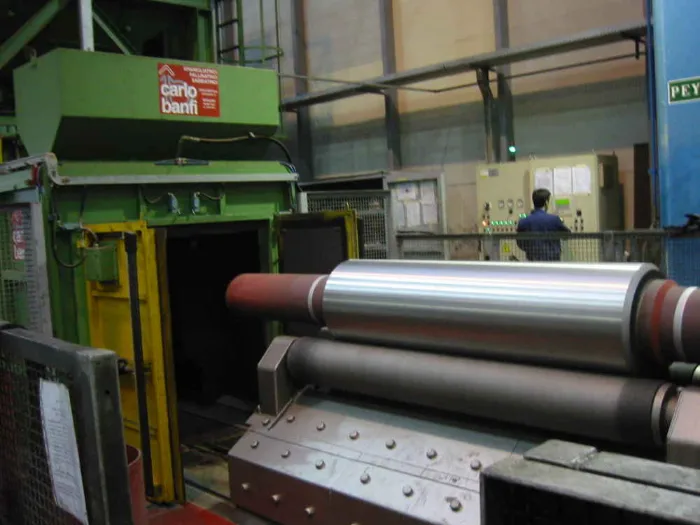

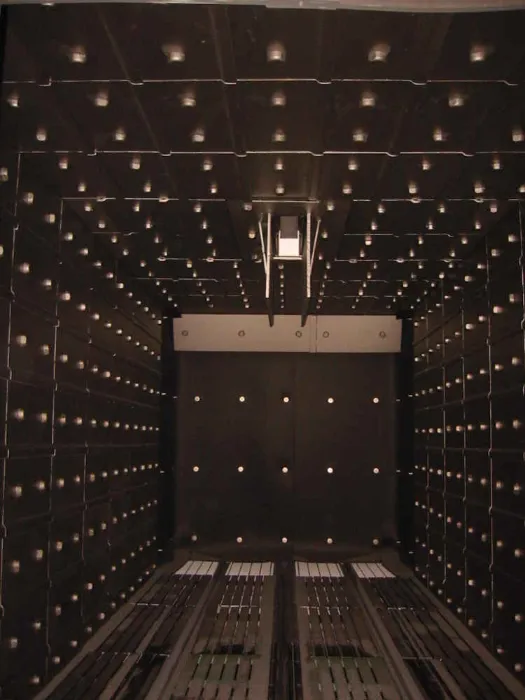

Oczyszczarka wirnikowa do rolek typu ROLL jest odpowiednia do obróbki strumieniowej dużych rolek maszynowych do walcowania na zimno.
Elementy wprowadzane są do komory roboczej na zmotoryzowanym wózku, komora osłonięta jest specjalnymi trudnościeralnymi wyłożeniami ze stali manganowej a wózek posiada rolki pozwalające na obrót elementu wraz z możliwością regulacji jego prędkości obrotowej.
W trakcie procesu śrutowania wózek porusza się w komorze roboczej do przodu i do tyłu dodatkowo ruch zsynchronizowany jest z jednoczesnym obrotem.
Turbiny zaprojektowane przez CARLO BANFI, umieszczone są na górze komory śrutowniczej.
Śrutownica turbinowa typu ROLL jest wyposażona w system recyrkulacji ścierniwa, który gwarantuje ciągłość i jednorodność procesu. Kluczowe jest to aby uzyskać tą samą chropowatość na całej powierzchni rolki.
ŚRUTOWNICE ROLL
Śrutownice do rolek maszynowych do walcowania na zimno
opis urządzenia

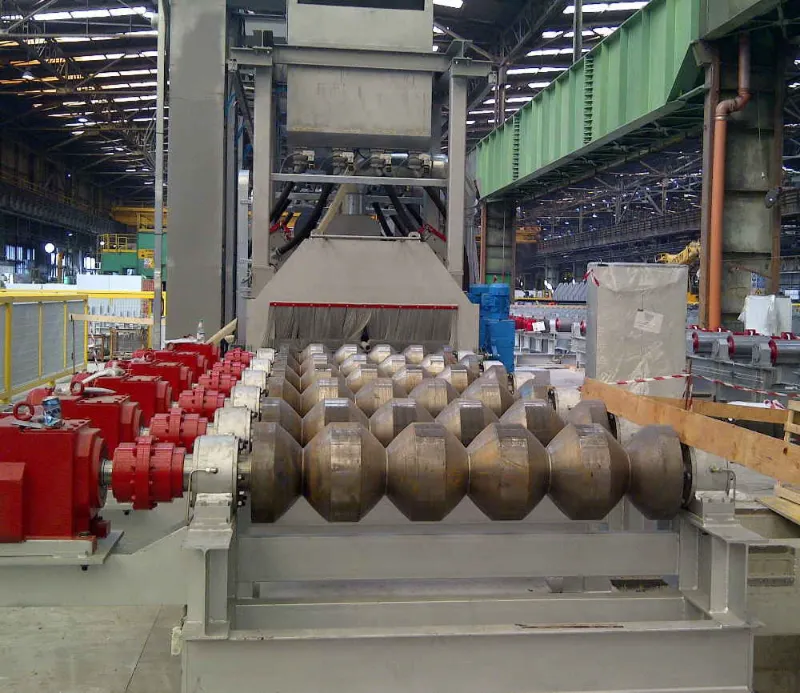

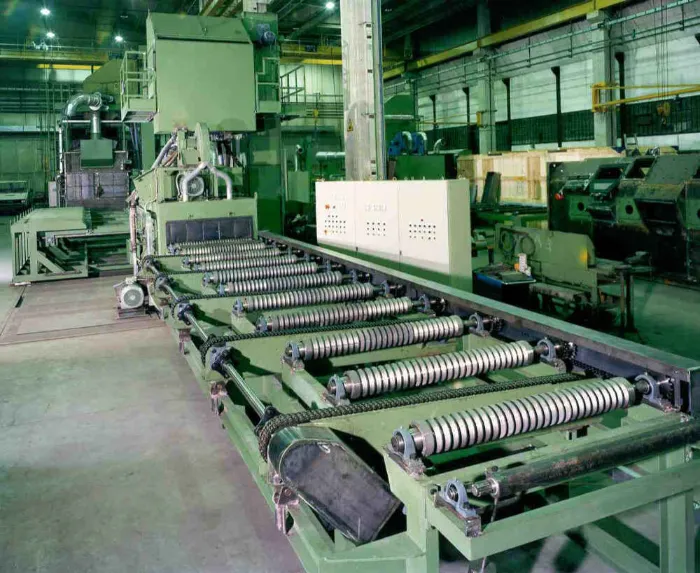

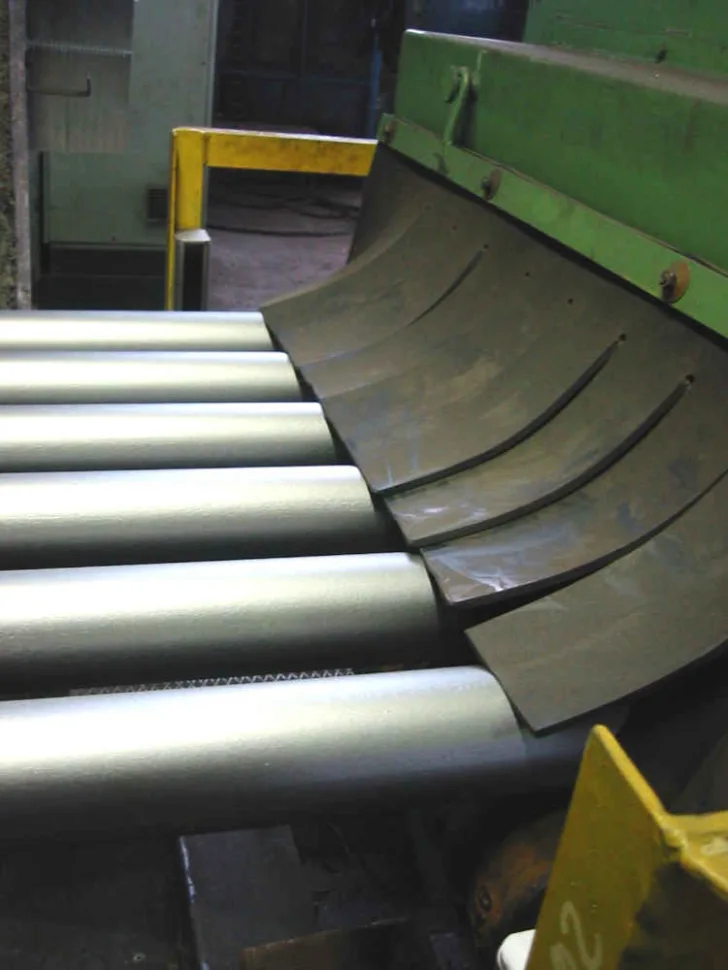

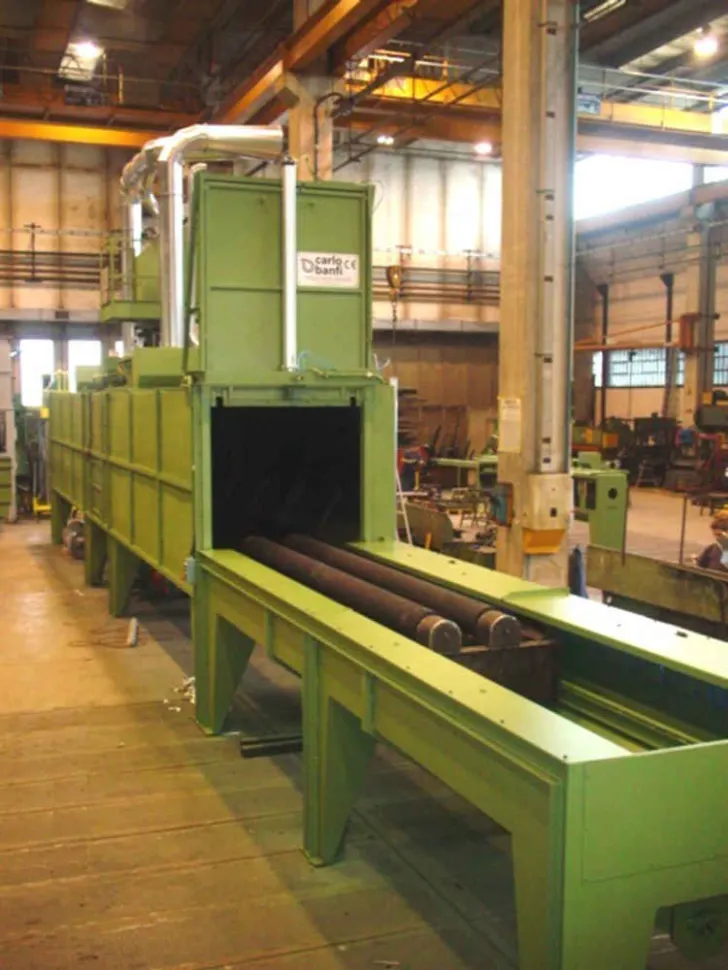

Oczyszczarka wirnikowa ISTB jest zaprojektowana do śrutowania i obróbki powierzchniowej kilku pretów, lub belek podczas jednego cyklu roboczego.
Pręty układane są równolegle do siebie na przenośniku rolkowym i obrabiane w procesie przelotowym – ciągłym.
Proces obróbki strumieniowo-ściernej odbywa się w centralnej części komory roboczej. Pozycja wirników rzutowych jest zaprojektowana przez CARLO BANFI w taki sposób, aby zapewnić maksymalnie równomierne pokrycie powierzchni obrabianych elementów.
Prędkość robocza przenośnika rolkowego jest płynne regulowana za pomocą falownika.
Wyposażenie opcjonalne, które może być zainstalowane:
- System odmuchu elementów na wyjściu z urządzenia
- Regulacja prędkości obrotowej turbin po przez falowniki
- Automatyczny poprzeczny system załadunku i rozładunku prętów
ŚRUTOWNICE ISTB
Śrutownice do prętów, belek
opis urządzenia
Oczyszczarka wirnikowa do rolek ISR zaprojektowana jest do obróbki powierzchniowej rolek.
Rolki do procesu obróbki umieszczane w komorze roboczej za pomocą specjalnego ruchomego wózka wyposażonego w system płynnej regulacji obrotu.
Drzwi komory roboczej są zamykane a proces śrutowania odbywa się przy ruchu obrotowym rolki zsynchronizowanym z ruchem przód/tył wózka.
Turbiny zaprojektowane przez CARLO BANFI umieszczone są w górnej części komory roboczej urządzenia (2 lub więcej w zależności od wielkości urządzenia).
ŚRUTOWNICE ISR
Śrutownice do rolek
opis urządzenia

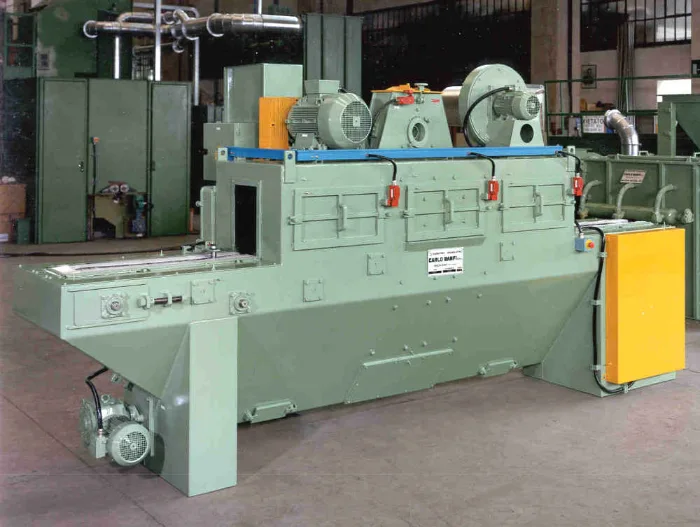

Oczyszczarka wirnikowa ISN to urządzenie przelotowe wyposażone w taśmę gumową poruszającą się wzdłuż komory roboczej.
Elementy śrutowane umieszczone są na taśmie gumowej ręcznie lub za pomocą automatycznego system (robot, przenośnik).
Taśma transportuje elementy do komory roboczej gdzie następuje proces śrutowania za pomocą turbin CARLO BANFI (2 lub więcej w zależności od typu urządzenia) umieszczonych na suficie maszyny.
Śrutownica dostarczana jest także z systemem regulacji prędkości przesuwu przenośnika tak aby proces odbywał się optymalnych warunkach wydajnościowych i jakościowych.
ŚRUTOWNICE ISN
Śrutownice przelotowe z taśmą gumową
opis urządzenia

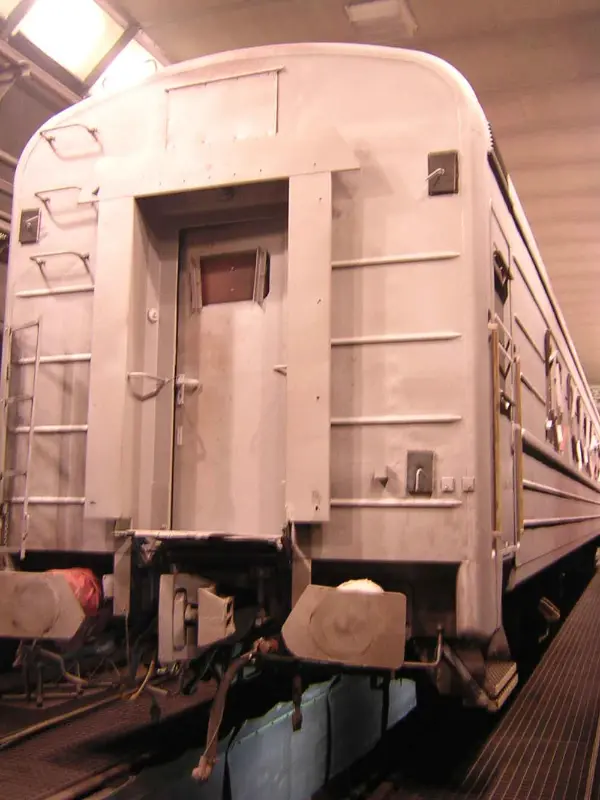

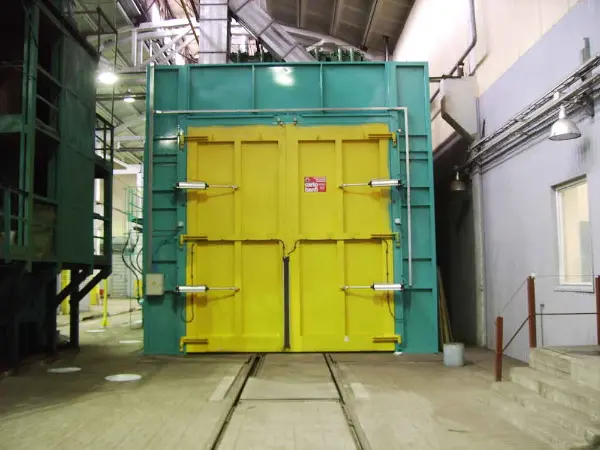

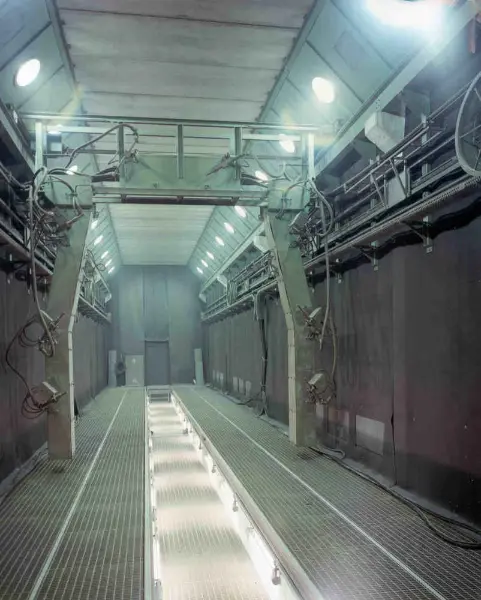

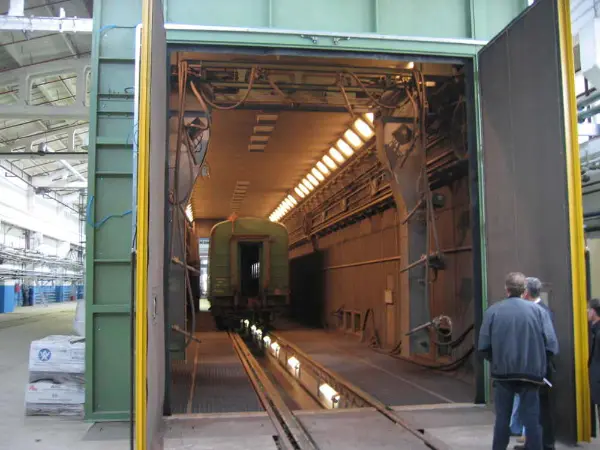

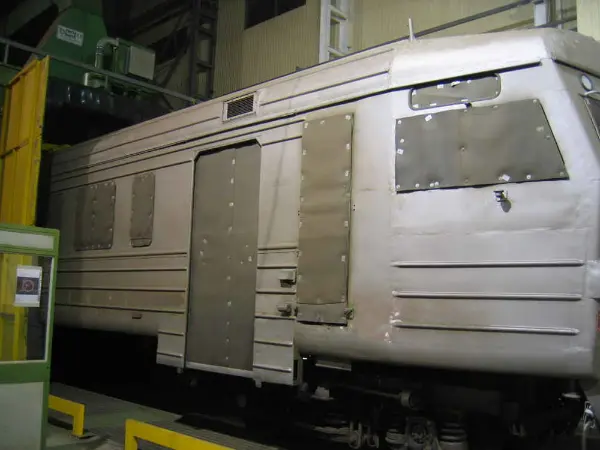

Oczyszczarka zaprojektowana do automatycznego, półautomatycznego i ręcznego śrutowania zewnętrznych i wewnętrznych powierzchni wagonów kolejowych.
Po procesie wstępnego oczyszczania oraz usunięcia delikatnych elementów wagon jest umieszczany wewnątrz automatycznej komory śrutowniczej.
Podczas procesu śrutowania wagon nie porusza się, dysze śrutujące zamontowane są na ruchomym portalu i poruszają się wzdłuż powierzchni zewnętrznych wagonu z zaprogramowaną prędkością omiatając przez dysze śrutownicze zasilane sprężonym powietrzem.
Maszyna pozwala na oczyszczanie frontów oraz ścian bocznych wagonów z możliwością zatrzymania portalu w miejscach trudnodostępnych, sterowana za pomocą PLC (opcja). Wnętrze wagonu oraz podwozie śrutowane jest ręcznie.
ŚRUTOWNICE DO WAGONÓW KOLEJOWYCH
opis urządzenia

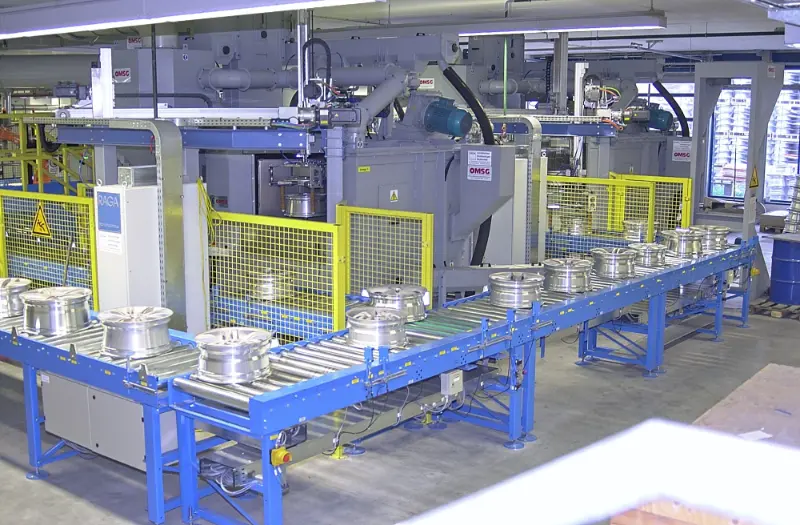

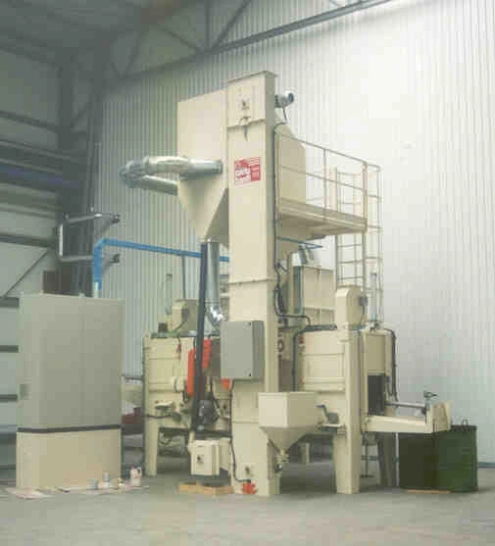

Oczyszczarka wirnikowa i kulownica IGR zaprojektowana została do śrutowania i utwardzania powierzchniowego felg ze stopów lekkich.
Felgi wprowadzane z jednej strony urządzenia a następnie przemieszczają się wzdłuż komory roboczej automatycznie pomiędzy dwoma stacjami roboczymi.
Na obu stacjach roboczych felgi poddane są procesowi obróbki strumieniowo ściernej.
Sekwencja cyklu śrutowania dobrana jest w zależności od średnicy felg. Proces śrutowania odbywa się w oparciu o wysokie prędkości wyrzutowe tak aby można było uzyskać odpowiedni poziom czystości powierzchni oraz usunąć jej niewielkie niedoskonałości.
ŚRUTOWNICE IGR
Śrutownice i kulownica do felg ze stopów lekkich
opis urządzenia

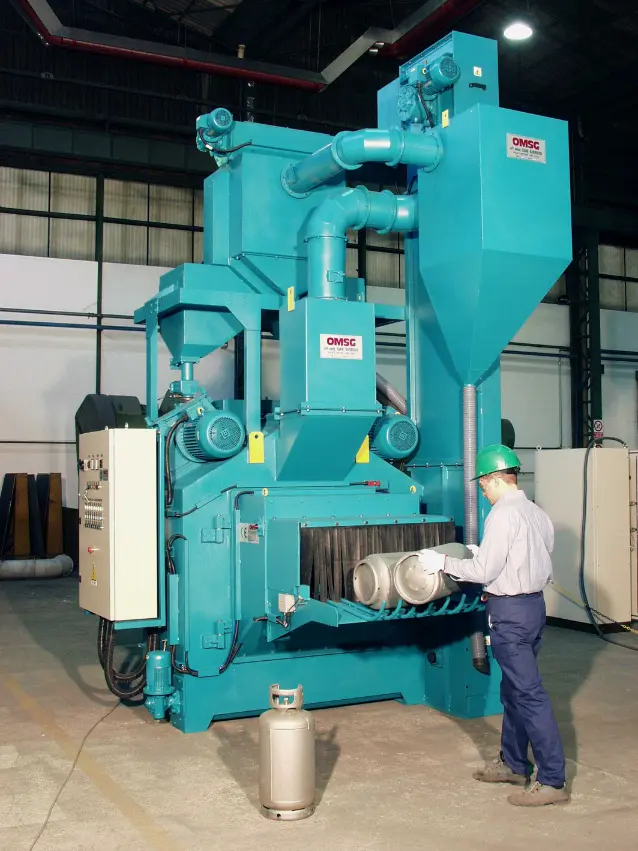

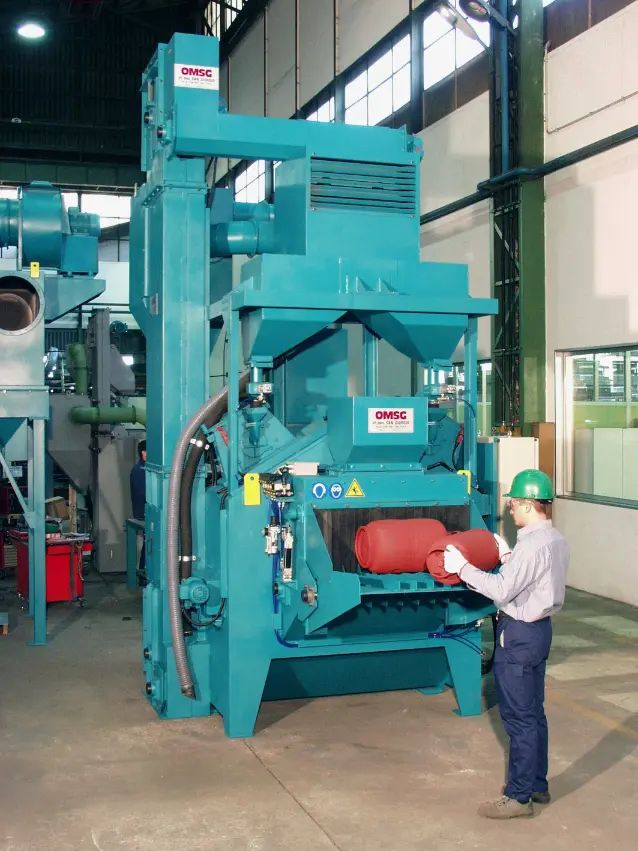

Śrutownica zaprojektowana do oczyszczania butli gazowych oraz detali o cylindrycznym kształcie z ręcznym załadunkiem.
Maszyna jest bardzo kompaktowa, posiada wysoką wydajność, osiąga bardzo dobre rezultaty oczyszczania powierzchni dzięki specjalnemu ustawieniu turbin oraz ich mocy w połączeniu z innowacyjnym systemem transportu.
Jest to bardzo ciekawa alternatywa dla urządzeń z przenośnikiem stożkowym.
ŚRUTOWNICE RB
URZĄDZENIA DO BUTLI GAZOWYCH Z RĘCZNYM ZAŁADUNKIEM
opis urządzenia

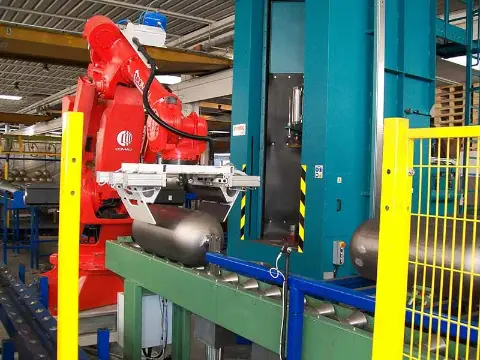

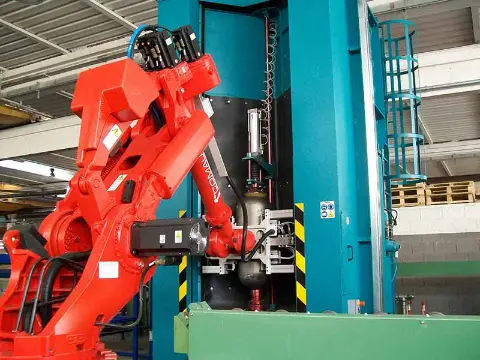

Śrutownica ze stołem satelitarnym do automatycznej obróbka wewnętrznych powierzchni butli do gazowych oraz butli do gazów technicznych.
Śrutownica wyposażona jest w: jedną lub większa ilość dysz sprężonego powietrza, które za pomoca specjalnej lancy wprowadzane są do środka butli oraz jedną dyszę sprężonego powietrza, która oczyszcza wnętrze butli z pyłu oraz resztek śrutu na końcu procesu.
Do załadunku i rozładunku elementów można użyć robota.
ŚRUTOWNICE INNERBLAST
URZĄDZENIA DO WNĘTRZA BUTLI GAZOWYCH
